Программа схемотехнического моделирования  uSpiceA - это упрощенная версия программы моделирования uSpice с текстовым вводом описания схемы, которая обеспечивает моделирование аналоговых схем.  Программу uSpiceA можно использовать для освоения Spice-языка. При этом приобретаются необходимые сведения о стандартном Spice-описании цепей, о порядке проведения моделирования, об этапах машинного анализа. Для работы программы требуется операционная система Windows XP/Vista/7/8/10.
    Окно программы uSpiceA показано на рис. 1. Как видим, это окно имеет простой интерфейс, соответствующий интерфейсу окна стандартного текстового редактора. Окно меню команд находится в верхней части главного окна программы.  Работа с программой, как правило, начинается с выбора пункта меню "Файл" и с загрузки из папки примеров (…\Sample) одного из файлов, с описанием схемы типового радиоэлектронного устройства. На рис. 1 показан загруженный файл, описывающий схему простейшего электрического фильтра (файл Zadanie_2.cir).
Программа моделирования аналоговых цепей uSpiceA, версия 2.0
(2017 г.), с текстовым SPICE-описанием схемы

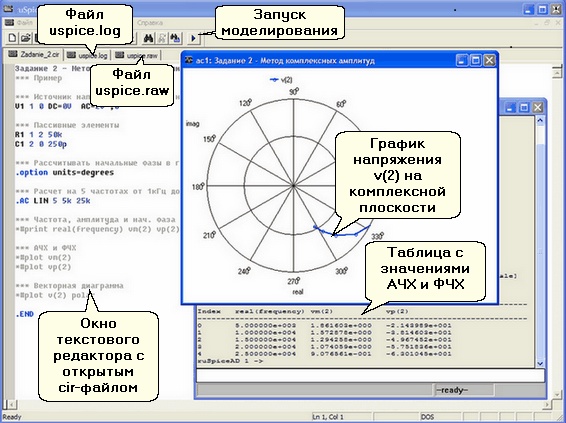

Рис. 1. Окно программы uSpiceA
   Панель инструментов (набор значков) располагается выше окна схемы. Линейка значков дублирует основные команды меню текстового редактора.  Самый правый значок на панели (в виде треугольника) - значок активизации  анализа схемы. После завершения редактирования описания схемы с его помощью запускается расчет цепи.
    После окончания расчета появляются два новых окна и две новые закладки. С их помощью просматриваем файл-протокол  uspice.log, -  убеждаемся, что при анализе не возникло каких-либо ошибок, а также анализируем результаты расчета, прочитанные из файла с именем uspice.raw.
Результаты расчетов можно также представить в виде таблиц или графиков. На рис. 1 показаны два дополнительных окна подпрограммы uXSpice. В первом (нижнем) представлена таблица со значениями АЧХ и ФЧХ, а во втором (верхнем)  на комплексной плоскости дан график зависимости напряжения v(2) от частоты.
    Работа с программой uSpiceA включает три основных этапа: описание схемы, выбор и описание видов анализа и, наконец, активация анализа схемы - расчет процессов, протекающих в исследуемом устройстве.
Более подробно программа uSpiceA описана в руководстве пользователя.
Программа uSpiceA основана на пакете SPICE3, поэтому с ее помощью можно анализировать аналоговые радиоэлектронные устройства.

Программа uSpiceA имеет русифицированный интерфейс пользователя, файл помощи на русском языке и практикум по моделированию с использованием SPICE-языка.

Программа uSpiceA не имеет ограничений на число используемых элементов (при написании текстового файла студенту проще контролировать сложность схемы), однако работа программы протестирована только на схемах, приведенных в практикуме.

Установка программы производится простым копированием файлов в выбранный каталог. Скачать программу и практикум можно на странице "Загрузить".
